DECORS : LA CONSTRUCTION DE BATIMENTS

Par Michel Brière

1.     PREAMBULE

Le but de cet article est de définir les grandes lignes d’un projet de construction d’un bâtiment quelconque en carton ou assimilé. Le but de cet article n’est pas de faire la description de A à Z de la construction de tel ou tel bâtiment mais d’indiquer les grandes lignes à suivre. Ces « grandes lignes » devraient éviter (en principe !) au lecteur les erreurs les plus fréquentes dans ce genre de réalisation.

2.     MATERIAUX UTILISABLES

2.1.    Carton plume

Constitué d’une couche de PVC extrudé entouré de deux couches de carton fin. Attention il en existe de plusieurs qualités, la seule qui se laisse « plumer » est de la marque CANSON. (Voir ci-dessous). Matériau utilisé principalement si on doit graver la surface (Pierres par exemple)

2.2.    Carton mousse

Extérieurement quasiment identique au précédent mais présente une différence majeure : La feuille de carton entourant le PVC ne se décolle que très difficilement. Utilisable pour les pi-ces de structure internes au bâtiment ou étant destinées à être recouvertes par un autre matériau (Rédutex par exemple)

2.3.    Carton contrecollé

Constitué d’une couche de carton gris entouré de deux couches de papier fort. C’est la matière des calendriers qui nous sont si utiles ! Mais attention l’encre d’impression est difficile à faire disparaître sous les couches de peinture !! Cet inconvénient disparaît s’il est recouvert d’un autre matériau.

2.4.    Carton gris

Carton tout venant à réserver aux éléments non visibles ou devant être recouverts par d’autres matériaux.

2.5.    Plasticarte

PVC disponible entre autres dans les marques SLATERS, EVERGREEN en différentes formes et épaisseurs etc… Trop lisse pour représenter les pierres (voir Forex)

2.6.    Forex

Sorte de mousse dure de PVC se laisse graver facilement. Présente un aspect « granuleux » parfait pour l’imitation des pierres.

2.7.    Eléments de décor

Ces éléments peuvent être for divers : depuis les éléments du commerce (Rédutex par exemple) jusqu’au textures récupérées sur internet. Pour ces derniers prendre garde s’ils ont été imprimés avec une imprimante à jet d’encre : les impressions et les colles à base d’eau ne font pas bon ménage ...

3.     OUTILLAGE

L’outillage minimum n’est pas important et à la portée de tout le monde :

  • Un tapis de découpe
  • Un (bon) gros cutter avec lames de rechange pour le débit des pièces
  • Un (bon) petit cutter avec lames de rechange pour les découpes fines ;
  • Une règle de coupe (de préférence métallique) ou tout autre objet remplissant la même fonction
  • Matériel de traçage habituel (règle, équerre, crayon…)
  • Colles adaptées aux matériaux utilisés
  • Note : un équipement informatique peut apporter un plus, mais n’est pas indispensable.

4.     DEROULEMENT DU PROJET

Plusieurs étapes sont à prévoir et à réaliser dans l’ordre sous peines de devoir modifier des éléments parfois for difficilement (c’est du vécu !!)
Étapes suggérées :

4.1.    Plan d’occupation des sols (POS)

Cette étape permet de définir les dimensions extérieures de votre bâtiment. Pour ce faire, un croquis manuscrit ou informatisé est un bon support et permet de se rendre compte de ce que sera votre construction dans son environnement.

4.2.    Plan de l’édifice

Cette étape est primordiale elle permet de définir toutes les dimensions de votre projet (extérieure, intérieures) en tenant compte des épaisseurs des matériaux utilisés. Sur ce plan, vous porterez tous les éléments de décor intérieurs envisagés et surtout tous les passages de fils électrique pour l’éclairage ou autre. Et vous verrez à l’usage qu’il en manquera toujours !!!
Vous prévoirez également les divers sous ensembles (étages s’il y en a, toiture) démontables afin d’en faciliter la décoration (décoration murale et sol, mise en place du mobilier et des occupants). A ce stade de réflexion, pensez aux passages et déconnexion des fils d’éclairage. Un angle du bâtiment peur être réservé au passage de tous les fils.
Pensez toujours en termes de facilitation de la maintenance.
Perdre quelques heures de réflexion à ce stade sera complètement compensé après !
Pensez également à intégrer les différents éléments de décor extérieurs (portes, fenêtres, enseignes, vitrine...etc.) que vous pensez utiliser.
Un point important :
Si votre édifice est intégré sur une surface disposant déjà d’un décor (rue, trottoir etc.) pensez à décaler le positionnement de vos portes pour venir affleurer ce décor.

4.3.    Découpe des éléments

Après avoir, à partir de votre plan d’ensemble, extraits les plans de chaque élément, disposez-les sur un autre plan de telle sorte qu’ils s’emboîtent les uns dans les autres et aient des lignes de découpe communes ce qui économise le matériau et facilite la découpe. Ce plan de découpe sera ensuite imprimé à l’échelle de la construction et collé (colle repositionnable). Sur le matériau choisi. Ainsi plus de problème de report de cotes tout est dessiné correctement (du moins si le plan est correct !!!)
A ce stade, il est souhaitable de faire un montage « à blanc » avec du papier d récupération des éléments dessinés de sorte de se rendre compte de l’aspect de l’ensemble monté et des éventuelles erreurs de cotes.
Si tout est correct, on peut passer à la découpe avec les matériaux définitifs.
Pour ce faire, soit vous disposez un robot de découpe (et là vos plans auront été faits en conséquence) soit vous faites la découpe au cutter.
Pour cette dernière manière de faire, un simple cutter et une règle (si possible métallique) feront l’affaire. En ce qui me concerne, j’utilise, en guise de règle, une cornière en alu de 10 x20mm ce qui m’assure la protection de mes doigts en prime !

4.4.    Montage des éléments

Pour le montage, pas de contraintes particulières seulement penser à utiliser une colle compatible avec vos matériaux. Assurez-vous lors des collages que les perpendicularités des divers éléments soient respectées. Pour ce faire des cales métalliques bien d’équerre (chutes de profilés) sont bien pratiques. On peut également utiliser des aides de montage à base d’aimants (PROSE par exemple).
A ce stade, on s’assurera que les éléments devant être mobiles (coulissement des étages dans la structure externe par exemple se passe sans points durs. Ne pas hésiter à rectifier si nécessaire à ce moment ; plus tard avec les éléments de décor ce serait plus « sportif !!!

4.5.    Décoration

Là, tout est affaire de goût personnel, pensez néanmoins à respecter une certaine homogénéité avec l’environnement où sera implanté votre bâtiment !



5.     EXEMPLE PRATIQUE

Construction d’un petit bâtiment sans affectation particulière. Toutes les dimensions et dispositions sont totalement arbitraires et ne sont là que pour l’exemple.

Soit un petit bâtiment à l’échelle H0 situé le long de la voie à toiture 2 pentes dont la surface au sol est de 60mm x 40mm.

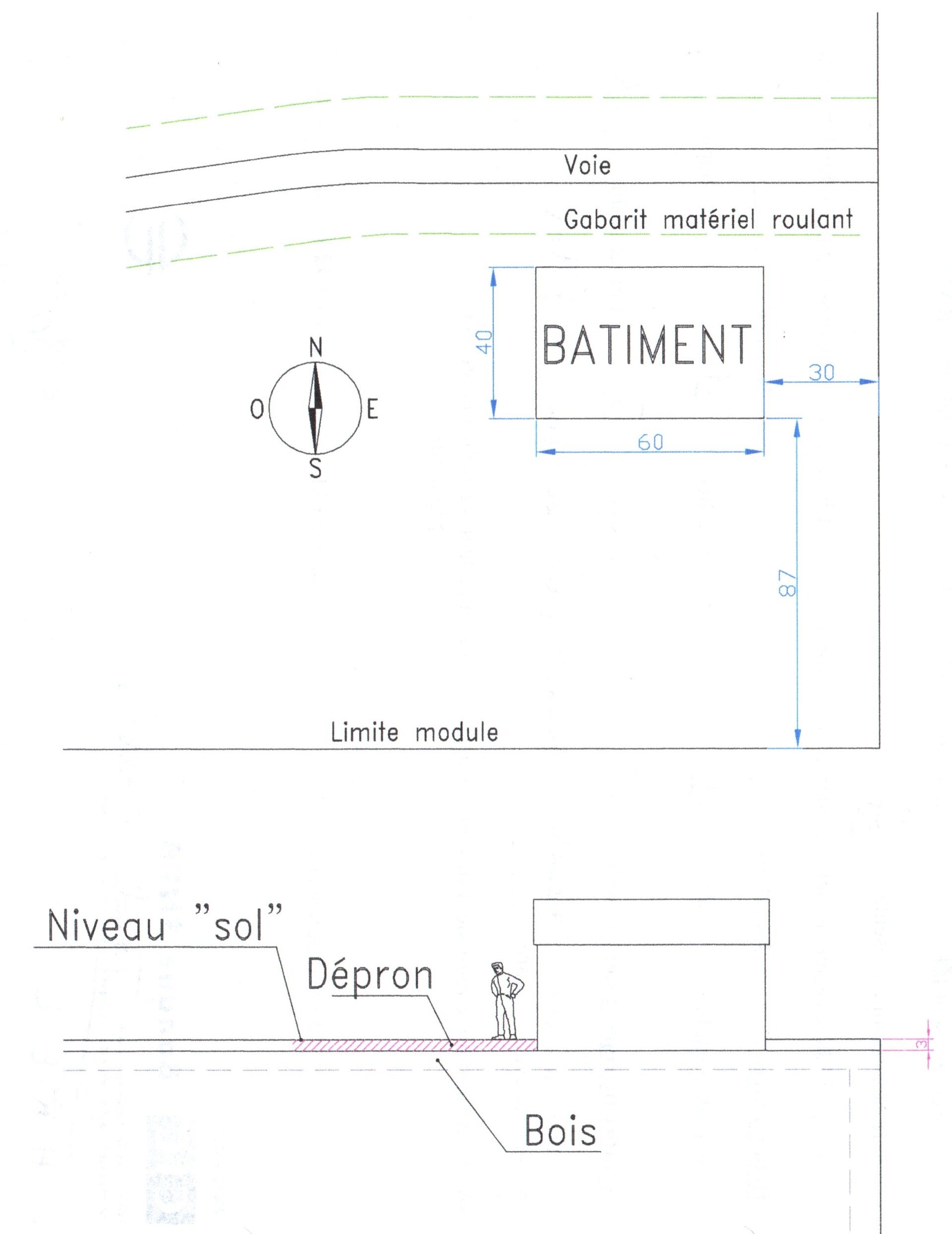

Le POS est très simple et illustré par le schéma ci-contre. Ne surtout pas oublier de prendre en compte l’épaisseur du « sol » (ici ce qui est indiqué comme Dépron de 3mm).Il est décidé de le réaliser en carton de calendrier d’épaisseur 1.8mm.

Les huisseries (portes et fenêtres seront en impression 3D réalisées suivant besoins. Mais l’utilisation d’huisseries du commerce ou même en réalisation intégrale en Plasticarte est, bien sûr, possible.

L’intérieur sera aménagé et éclairé.

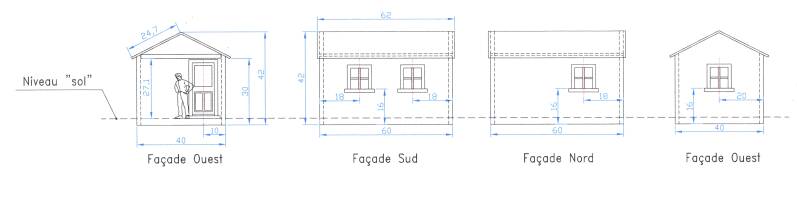

Commençons donc par établir le plan d’ensemble :

Le personnage est là pour s’assurer de la conformité des différents éléments mis en place (hauteur sous plafond, position de fenêtres et porte.) On peut également utiliser un Preiser ou autre pour cette fonction. C’est de ce plan que seront tirés les plans de découpe des différents éléments.

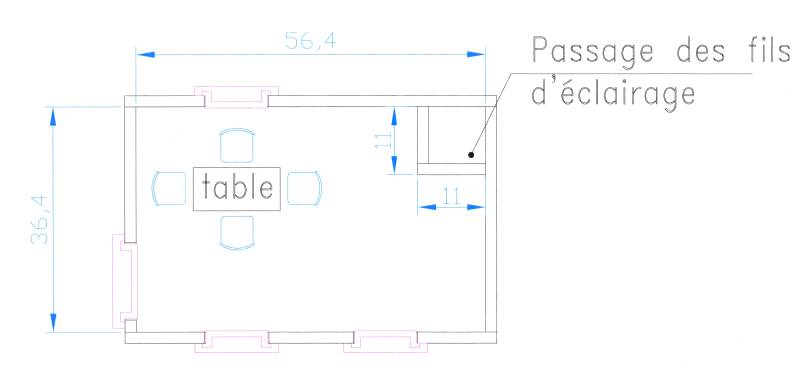

Il ne faut pas oublier le plan de sol pour le positionnement de fenêtres / portes ainsi qu’une zone pour le passage des fils d’éclairage :



Tout cela étant validé, on peut passer aux plans de découpe, prévoir un petit jeu (0.2mm) pour les divers encastrements :

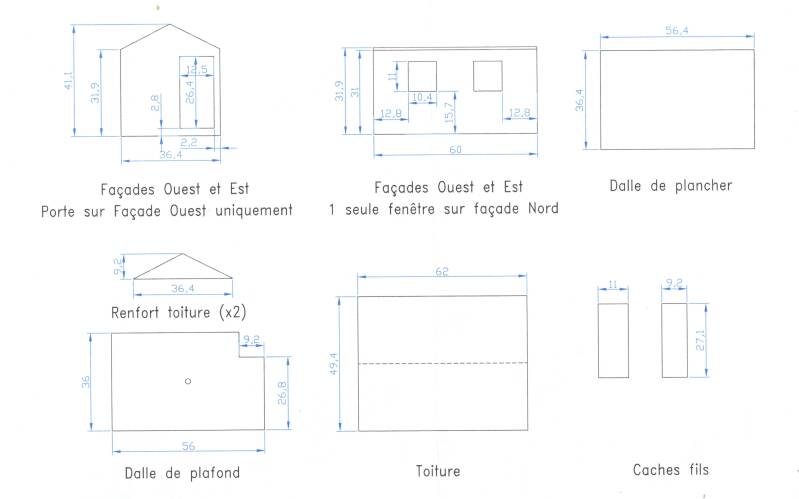

Dans un premier temps les plans individuels de chaque élément :

  • Deux faces d’extrémité dont une sans la porte
  • Deux faces latérales différentes quant aux fenêtres
  • Une dalle de planche
  • Une toiture
  • Deux renforts de toiture
  • Un plafond
  • Deux « murs » intérieurs de masquage du passage des fils d’éclairage

A ce moment, on peut reporter ces plans à la main sur le matériau choisi pièce par pièce ou les regrouper afin le limiter les chutes.
Un exemple de ce regroupement est donné ci-dessous.

Après découpe vient le montage :
On commencera par monter les quatre murs autour de la dalle de plancher en prenant soin de respecter les perpendicularités.
On assemblera ensuite le plafond avec la toiture et ses deux renforts afin quelle s’insère entre les deux pignons. On aura pris soin de faire passer les fils d’éclairage avant de solidariser l’ensemble.
A l’issue de ce travail vous vous trouvez en possession de la structure de votre bâtiment que vous allez ensuite décorer suivant votre goût. Les huisseries seront décorées et peintes avant le montage sur le bâtiment.

Et voila c’est fin !!
Alors à vos outils et essayez et même si vous ne réussissez pas du premier coup l’essentiel c’est de commencer.
